Корректное определение коэффициента трансформации трансформатора критически важно для обеспечения точности систем учета, надежности релейной защиты и предотвращения аварийных ситуаций.
Компания «ЭлектроSOS», в рамках предоставления подобной услуги, проводит измерение коэффициента трансформации силового трансформатора, а также трансформаторов тока и напряжения. Стоимость предоставляемых услуг указывается в расценках в смете на выполнение полученного заказа.
Основные понятия и значение параметра
Коэффициент трансформации (КТ) — безразмерная величина, равная отношению напряжений (для силовых и трансформаторов напряжения) или токов (для трансформаторов тока) на выводах первичной и вторичной обмоток. Для силовых трансформаторов измерение производится в режиме холостого хода, что минимизирует влияние потерь и обеспечивает точность. Отклонение фактического значения от паспортного может свидетельствовать о:
- повреждении изоляции обмоток;
- неправильном положении переключателя ответвлений;
- ошибке в соединении выводов;
- нарушении полярности (для трансформаторов тока).
Проверка правильности КТ позволяет подтвердить соответствие оборудования проектной документации и нормативным требованиям (ГОСТ 30631, ПУЭ, РД 34.45-51.300).
Методы измерения коэффициента трансформации
Выбор метода зависит от типа трансформатора (пример - измерение коэффициента трансформации трансформаторов тока и напряжения), класса напряжения и доступного оборудования. Ниже представлено сравнение основных подходов, которые используют сотрудники компании «ЭлектроSOS».
| Метод | Применение | Преимущества | Ограничения |
|---|---|---|---|
| Вольтметрический | Силовые трансформаторы (ВН/НН/СН) | Простота, минимальные требования к приборам | Влияние потерь, необходимость подачи напряжения |
| Мостовой | Все типы, особенно ТТ и ТН | Высокая точность (±0,1%), безопасность | Требуется специализированный прибор |
| Сравнения с образцом | Измерительные ТТ и ТН | Метрологическая достоверность | Необходим эталонный трансформатор |
| Импульсный | Трансформаторы тока | Быстрая проверка полярности и КТ | Ограниченная точность для абсолютного КТ |
Для двухобмоточных трансформаторов измерение проводится между обмотками ВН и НН. В случае трехобмоточных устройств процедура производиться для всех комбинаций: ВН-СН, ВН-НН, СН-НН. При работе с переключателем ответвлений важно фиксировать положение и проводить измерения на всех рабочих ответвлениях.
Особенности измерений по типам трансформаторов
Силовые трансформаторы

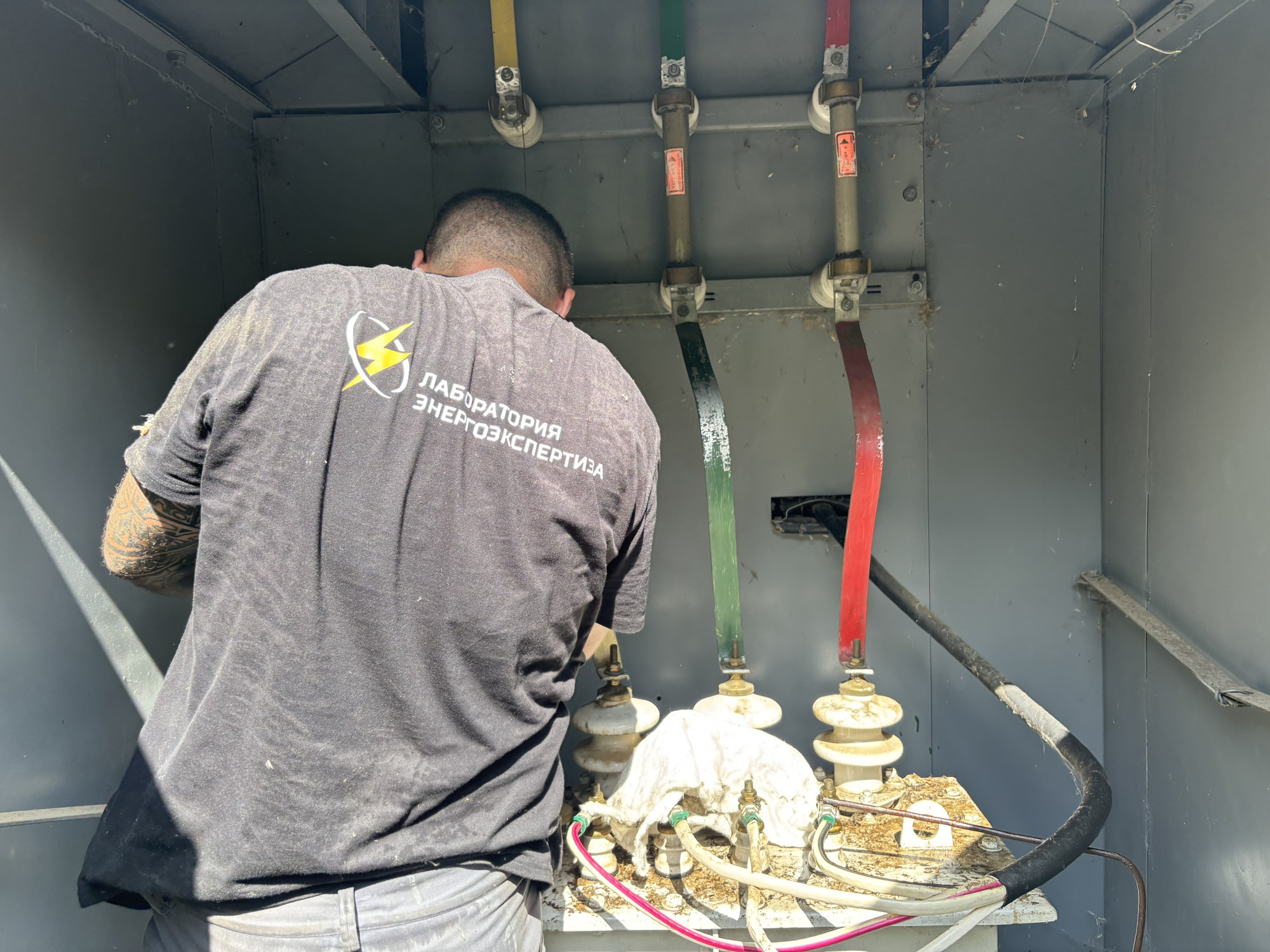

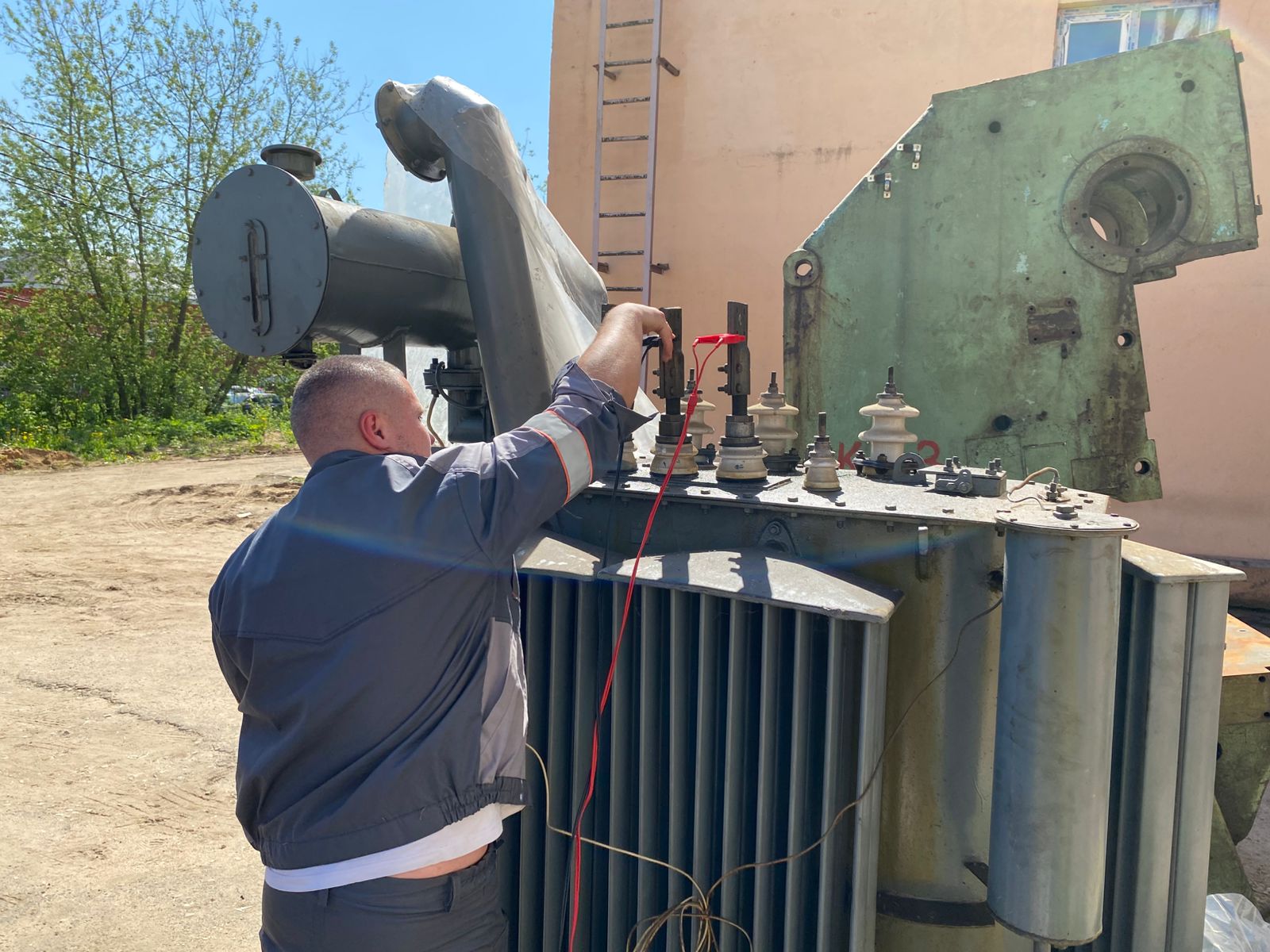

Выполняя необходимые испытания в рамках проверки коэффициента трансформации силового трансформатора, наши специалисты особое внимание уделяют правильности соединения выводов и отсутствию дополнительных потерь в измерительных цепях. Для трехфазных трансформаторов проверяется симметрия КТ по фазам.
Трансформаторы тока (ТТ)
Определение коэффициента трансформации трансформатора тока, равно, как и проверка коэффициента трансформации трансформатора тока включают критически важные этапы, которые неукоснительно отслеживаются нашими электриками. Неправильная полярность может привести к ложным срабатываниям защиты. Для ТТ с несколькими вторичными обмотками измерение проводим для каждой обмотки отдельно.
Трансформаторы напряжения (ТН)
Проверка коэффициента трансформации трансформатора напряжения аналогична методике для силовых трансформаторов, но имеет определённые отличия. Для трехфазных ТН измерение выполняется пофазно с привязкой к группе соединения.
Алгоритм проведения испытаний
Получив заказ на проведение подобных работ, наши специалисты выполняют его поэтапно.
- Подготовительный этап: изучение паспортных данных, схемы соединения обмоток, установка переключателя ответвлений в номинальное положение.
- Проверка изоляции: измерение сопротивления изоляции обмоток относительно корпуса и между обмотками.
- Подключение приборов: соблюдение полярности (особенно для ТТ), надежное соединение измерительных проводов к выводам.
- Проведение измерений: выполнение замеров по выбранному методу для каждой фазы и пары обмоток.
- Расчет и анализ: определение КТ, сравнение с паспортным значением, оценка отклонений.
- Документирование: оформление протокола с указанием условий испытаний, полученных данных и выводов.
- Принятие решений: при отклонении — диагностика причин (проверка переключателя, соединений, обмоток).
Заключение
Регулярное и грамотное определение коэффициента трансформации трансформатора — неотъемлемая часть технического обслуживания энергообъектов. Правильно организованное испытание позволяет:
- подтвердить соответствие оборудования паспортным данным;
- определить скрытые дефекты (повреждение изоляции, ошибки соединения);
- обеспечить точность измерительных цепей и надежность защиты;
- снизить риски аварий и финансовых потерь.
Помните: точность измерения коэффициента трансформации — это не просто цифра в отчете, а гарантия стабильной и безопасной работы всей электроустановки.
Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.
